ARM9核心模块 K7
模块采用Nuvoton ARM9处理器NUC972设计，产品集成双路网口PHY，支持硬件加密，最高支持11路串口。
接口资源丰富
核心模块基于Nuvoton NUC972处理器开发（性能高达300MHz的ARM9），支持硬件加密，支持多达11路串口、2路网口、2路CAN等，CPU内置64MB/128MB工业级DDR2，集成两路网口PHY，可靠性与稳定性更高，产品工作温度可支持-40℃~+85℃，适用于石油石化、工业自动化控制、人机界面、中小型医疗分析器、电力等多种行业应用。
最高11路UART
模块最高支持11路UART接口，可将传感器、北斗导航、GPRS、智能仪表、蓝牙通信、微型打印等多达外部设备集于一体，更多选择创造更多可能
双路以太网|双路CAN总线
模块支持双路以太网，集成网口PHY电路，载板设计更简单。软件支持双网冗余，提供冗余设计方案。模块集成两路高实时性的CAN-bus接口。
硬件参数
系统 | Linux |
加密 | 支持硬件加密，保护用户应用软件知识产权 |
处理器 | Nuvoton NUC972 |
主频 | 300MHz |
内存 | 64MB/128MB，CPU内置 |
电子硬盘 | 128MB/256MB |
LCD最佳分辨率 | 800 * 480或以下 |
VGA | 可提供方案支持 |
LVDS | 可提供方案支持 |
触摸屏 | 支持4线电阻式与电容触摸屏 |
音频接口 | 支持 |
USB | 2路USB2.0 |
串口 | 最高11路 |
CAN-Bus | 2路 |
以太网 | 2路，集成PHY |
ADC | 8路12位 |
SD卡接口 | 2路 |
外部扩展总线 | 16位数据线， 10位地址线（复用） |
I2C | 2路 |
PWM | 4路（复用） |
SPI | 2路（复用） |
GPIO | 112路（复用） |
看门狗 | 支持 |
机械尺寸 | 80mm x 60mm |
工作温度 | 0℃/-20℃/-40℃~+85℃ |
全功能评估板
双路网口、双路CAN-bus、2路RS-232、2路RS-485、6路TTL串口、LCD、电容屏、4G、WiFi、USB、TF卡等，接口丰富，适用于工业现场应用需求，亦方便用户评估核心板及CPU的性能。

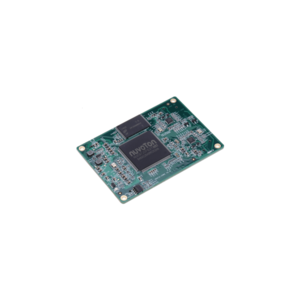

实物图片
